Herausforderungen bei der Bearbeitung von hart-spröden Materialien: Strategien zur Erhaltung der Bruchzähigkeit bei PKD-Werkzeugen

In der Landschaft der HochpräzisionsfertigungPolykristalliner Diamant (PKD) gilt als Goldstandard für die Bearbeitung von Nichteisenmetallen, Verbundwerkstoffen und Keramiken. Die Eigenschaft, die PKD so begehrenswert macht – seine extreme Härte – birgt jedoch einen erheblichen Widerspruch im Werkzeugherstellungsprozess: Es ist außergewöhnlich spröde und anfällig für thermische Degradation.

Für Produktionsleiter und CNC-Ingenieure ist die Erhaltung derBruchzähigkeitder PKD-Schneide während des Schleifens der Unterschied zwischen einem Hochleistungs-Werkzeug und einem vorzeitigen Ausfall.

1. Die Mechanik des Schneidenversagens: Bruch vs. thermische Erweichung

Um eine effektive Erhaltungsstrategie zu implementieren, muss man zunächst die beiden primären Versagensmodi beim PKD-Schleifen verstehen:

Sprödbruch und Mikro-Abplatzungen

PKD ist eine synthetisierte Masse von Diamantkristallen, die mit einem metallischen Katalysator (normalerweise Kobalt) gebunden sind. Beim Schleifen, wenn der mechanische Aufprall des Diamantkorns im Schleifscheibe die Bindungsfestigkeit der PKD-Korngrenzen überschreitet, tritt einintergranulares Frakturauf. Dies führt zu "Abplatzungen", bei denen die Schneidenqualität den erforderlichenRa 0,4 μmSchwellenwert überschreitet.

Thermische Schäden und Phasenumwandlung

Diamant ist chemisch empfindlich gegenüber Hitze. Wenn die Temperatur an der Schleifkontaktfläche700 °Cüberschreitet, dehnt sich der Kobaltbinder anders aus als der Diamant, was zu inneren Spannungen führt. Wenn die Temperaturen weiter steigen, beginnt der Diamant mit derGraphitisierung, und wandelt sich in eine weichere Form von Kohlenstoff um. Diese "thermische Erweichung" macht das Werkzeug für Hochgeschwindigkeits-Fräs- oder Drehanwendungen unbrauchbar.

2. Technischer Leitfaden: Der Vorteil der Vitrifizierten Bindung

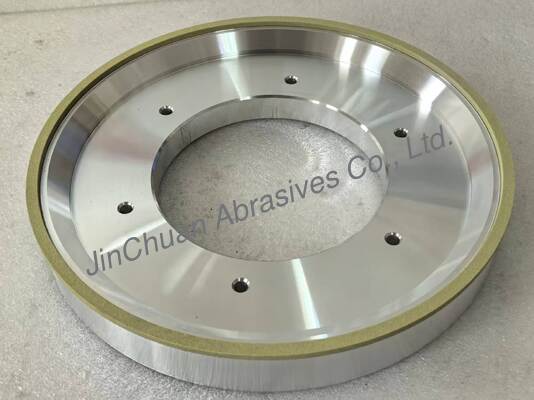

Die effektivste Strategie zur Bewältigung dieser Herausforderungen ist der Übergang von Harzbindungsschleifscheiben zuVitrifizierte Diamantschleifscheiben. Die Auswahl sollte auf folgenden technischen Parametern basieren:

Stabile strukturelle Unterstützung

Im Gegensatz zu Harz, das elastisch ist und unter Druck nachgeben kann, bietet eine vitrifizierte Bindung einen hohenElastizitätsmodul. Diese Steifigkeit stellt sicher, dass die Scheibe ein konsistentes geometrisches Profil beibehält. Für Werkzeuge, die eine±0,005 mmProfiltoleranz erfordern, verhindert die Stabilität einer vitrifizierten Bindung den "Sprungeffekt", der oft zu Schneidenbrüchen bei spröden PKD-Sorten führt.

Konstruierte Porosität für Wärmemanagement

Ein kritischer Parameter in der Vitrifizierten Technologie ist diekontrollierte Porosität. Diese mikroskopischen Hohlräume dienen als:

1. Kühlmittelkanäle: Leiten Flüssigkeit in das Herz des Schleifbogens.

2. Spanstaschen: Ermöglichen das Entweichen entfernter PKD-Partikel, ohne die Scheibenoberfläche zu verstopfen. Dies stellt sicher, dass die Schleifzone innerhalb eines sicheren Betriebsbereichs von150 °C bis 250 °Cbleibt, weit unter dem Schwellenwert für thermische Schäden.

3. Optimierung der Schleifparameter zur Bruchvermeidung

Die Auswahl des Werkzeugs ist nur die halbe Miete; die Anwendungsparameter müssen synchronisiert werden, um die Integrität des Materials zu erhalten.

Körnung und Konzentration

• Schruppen (D46 - D76): Konzentrieren Sie sich auf die Entfernung von Masse bei gleichzeitiger Minimierung der Kontaktzeit, um die kumulative Wärmeentwicklung zu reduzieren.

• Schlichten (W10 - W3.5): Verwenden Sie feines Mikron-Diamantpulver, um einen "Polier"-Effekt zu erzielen. In der Superfinish-Phase ist es das Ziel, die Schneidenabplatzungen unter5 μmzu halten.

Umfangsgeschwindigkeit der Scheibe (Vp)

Für die meisten PKD-Schleifoperationen wird eine Geschwindigkeit von18 - 25 m/sempfohlen.

• Zu hoch: Erhöht Reibung und thermisches Risiko.

• Zu niedrig: Erhöht die "Spanlast" pro Diamantkorn auf der Scheibe, was die Diamantkristalle aus der PKD-Matrix "herausreißen" kann, anstatt sie zu scheren, was zu Brüchen führt.

4. Fazit: Ein datengesteuerter Ansatz zur Werkzeuglebensdauer

Die Erhaltung der Bruchzähigkeit von PKD-Werkzeugen erfordert eine Abkehr von "Versuch und Irrtum" hin zu einem parametergesteuerten Prozess. Durch die Auswahl einerVitrifizierten Diamant-Schleifscheibemit einem Porositätsgrad, der auf Ihren spezifischen Kühlmitteldruck abgestimmt ist, und durch die Einhaltung strenger Geschwindigkeits- und Vorschubprotokolle stellen Sie sicher, dass das PKD seine ursprüngliche Sinterzähigkeit beibehält.

Für die moderne Werkstatt bedeutet diese Konsistenz eine längere Werkzeuglebensdauer zwischen den Nachschärfungen und eine deutliche Reduzierung der Ausschussrate teurer PKD-Rohlinge.
